【レーザー位置決め作業】小型L字型受光板 Ver.2 をご紹介！
レーザーエーミングや水平出し作業時に活躍する「L字型受光板」。今回は、その“視認性”、“設置性”、そして“安定感”にこだわって設計したVer.2 モデルを開発しました。
今までの課題だった「ラインの見えにくさ」「板のグラつき」を徹底的に見直し。以下の写真のように、くっきりと赤ラインが表示され、どこにでも安定して置ける構造になっています。
📸 使用イメージ

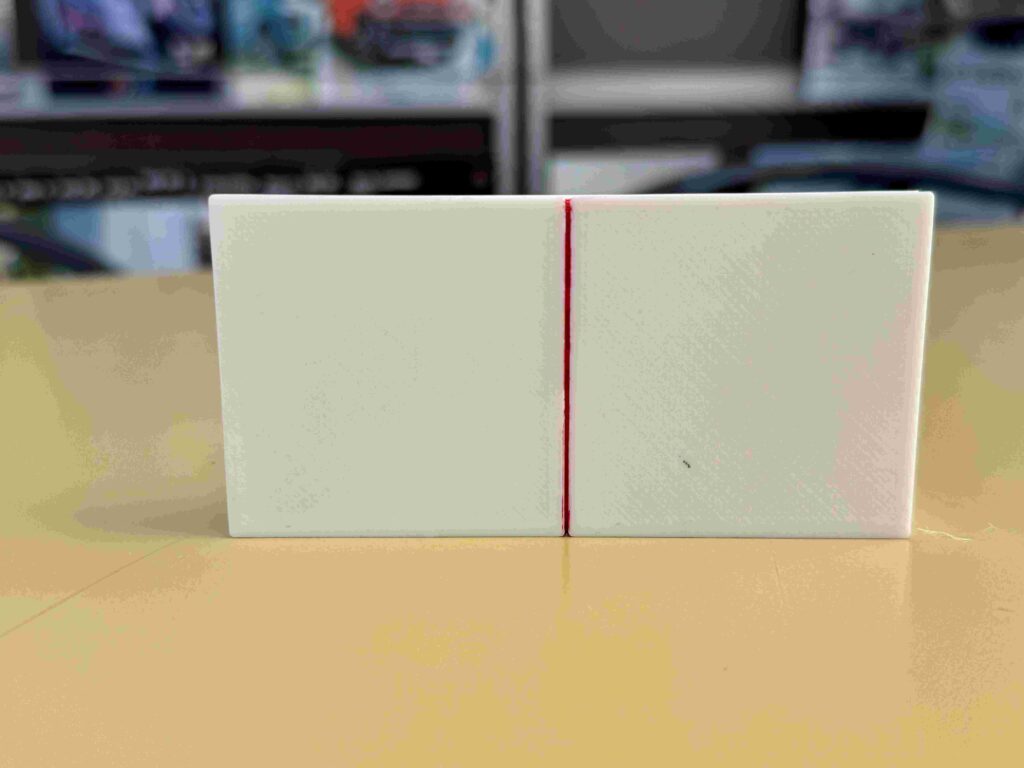

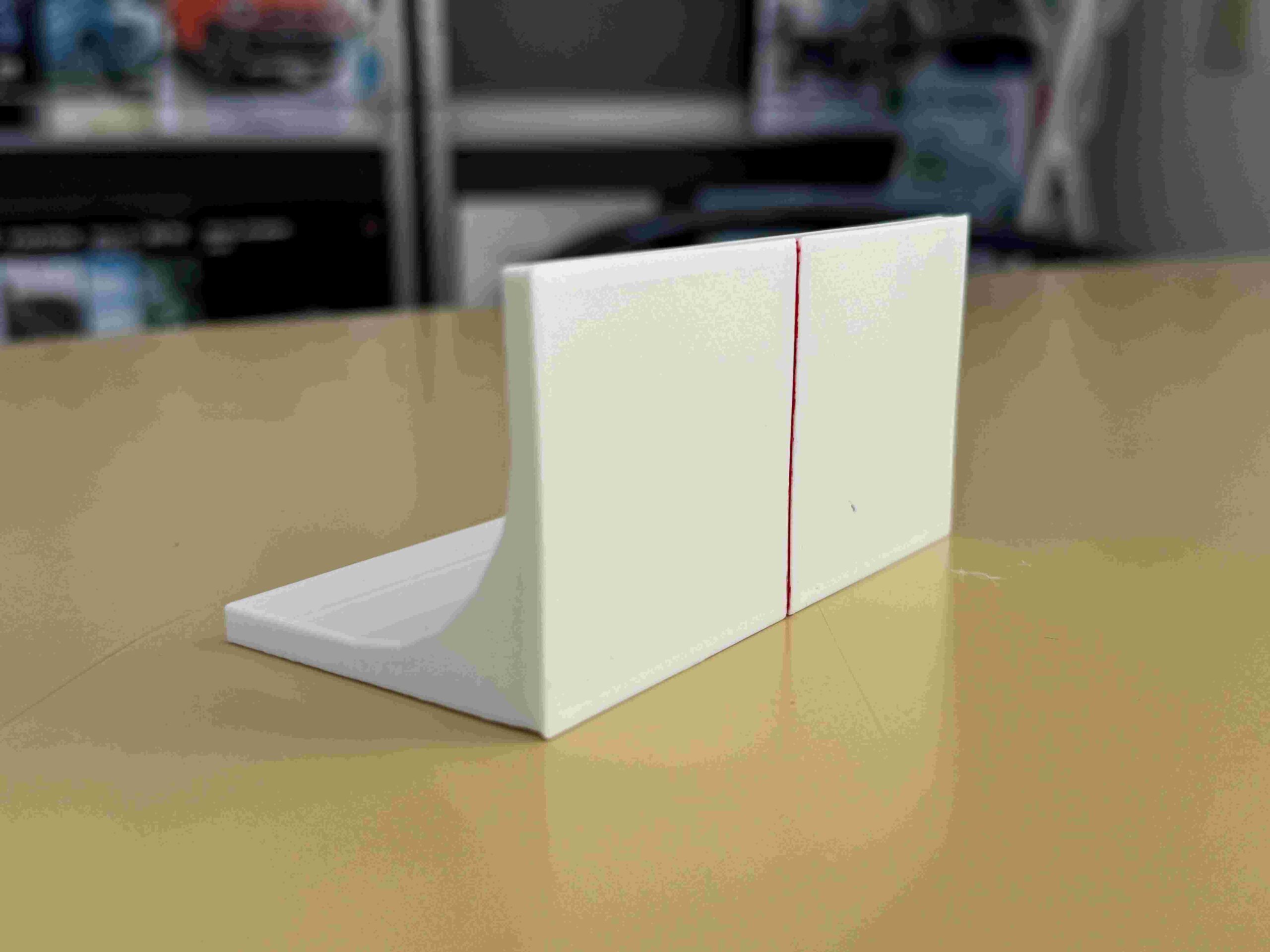

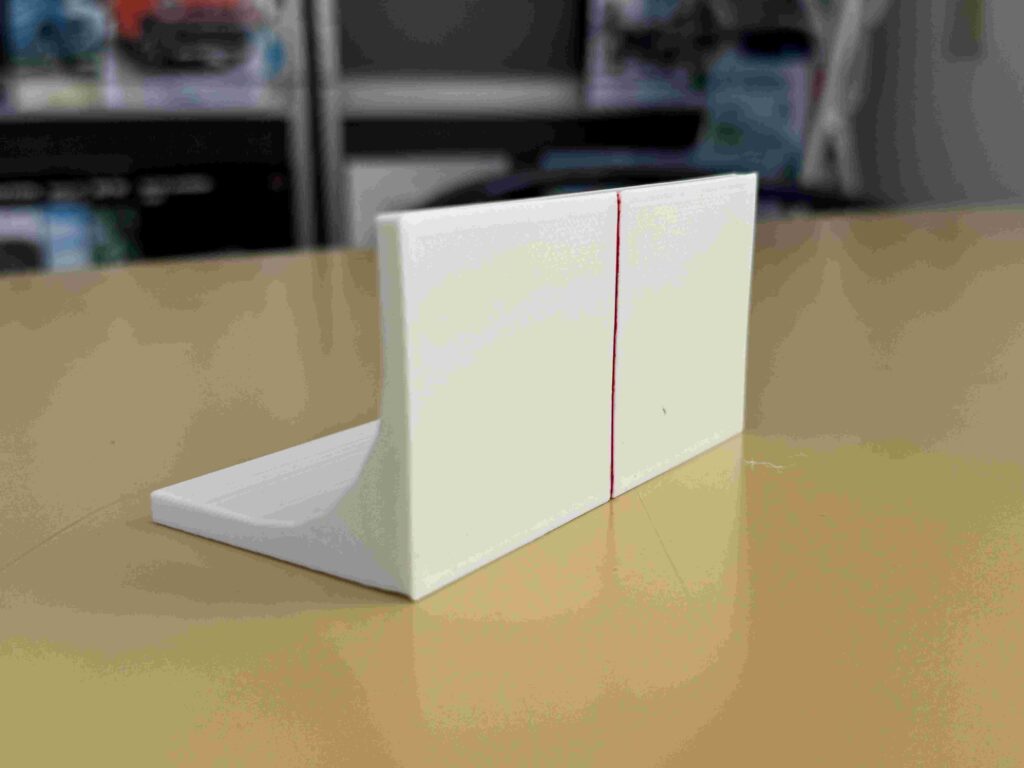

| 正面からの視認性 | 側面からの構造確認 |
|---|---|
🔧 改良ポイント
| 改良内容 | 詳細 | 効果 |
|---|---|---|
| 高反射樹脂素材 | 3Dプリンタで白色樹脂出力、表面処理済み | レーザー光がくっきり映る |
| 極細センターガイド溝 | 中央に精密な赤ラインをレーザー透過用に加工 | エーミング位置が明確に |
| L字構造で自立安定 | 作業台や床に置いても倒れにくい形状に改良 | 接地面が広く、グラつきゼロ |
| 軽量・小型設計 | 工具箱やツールケースにそのまま収納可能 | 携帯性◎ |
💡 使用例と利点
- カメラエーミング時のセンター確認
カメラとレーザー光軸のズレを確認する際、レーザー線がピタッと中央に来ているかを瞬時に判別。 - エーミング環境の簡易チェック
床の水平状態や赤外線レーザーの傾き確認など、補助器具として大活躍。 - 段取り時間の短縮
ワンタッチで置いて、すぐにラインが見える。作業者のストレスが減ります。 - 安定感の向上で安心して作業
従来品よりも底面幅を拡げ、設置中の倒れやズレが発生しにくくなりました。
🛒 製品情報
- 製作時間：約 8時間／個（3Dプリント出力）
- 販売価格：2,500円（税込・送料込み）
- 素材：白色PLA樹脂（高反射タイプ）
📩 ご注文・お問い合わせについて
ご注文やご質問は、当社の【公式LINE】からお気軽にご連絡ください。
現場での使用感や導入のご相談も歓迎しております！
